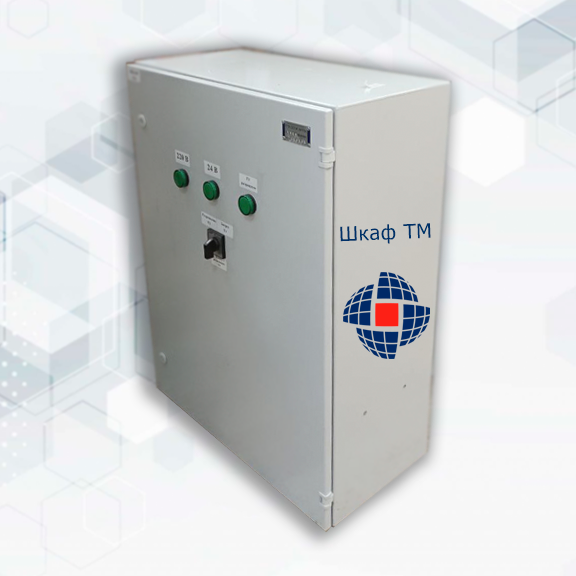

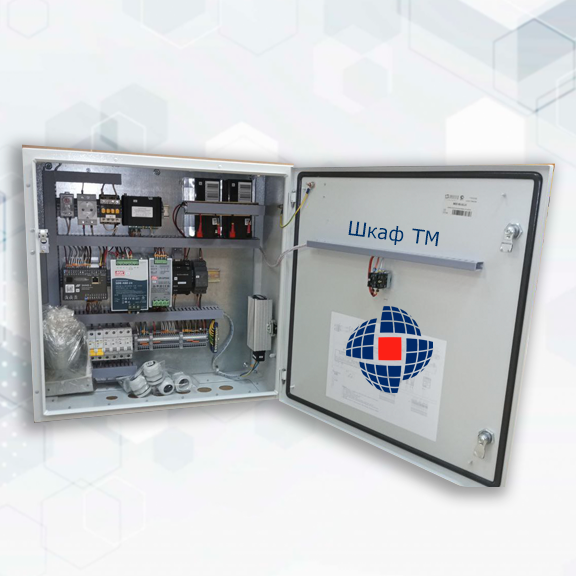

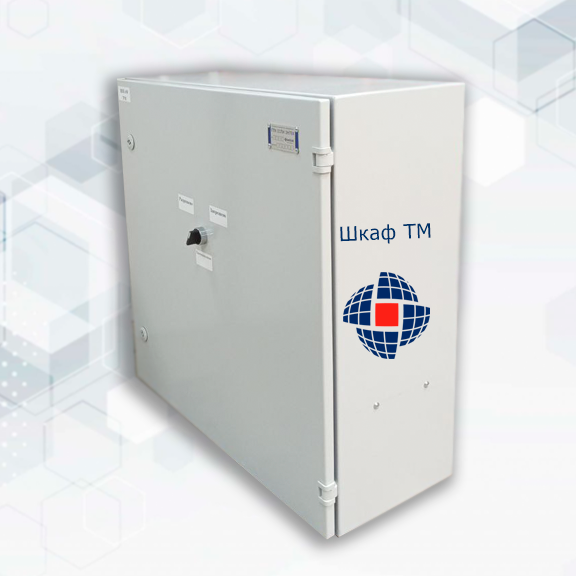

Шкаф телемеханики — это сертифицированное изделие, разработанное для размещения и защиты оборудования систем телемеханики, телеметрии. С помощью ТМ осуществляется сбор, обработка, передача информации о функционировании и управление основным и вспомогательным оборудованием объекта электроэнергетики. ТМ является элементом автоматизированной системы диспетчерского контроля и управления.

Назначение

Шкаф ТМ устанавливается на трансформаторных подстанциях всех типов исполнений, на производственных, газовых и нефтяных предприятиях, энергетических производствах и других объектах разного назначения.

Функциональные возможности

• дистанционное включение и отключение выключателей;
• дистанционное включение и отключение вводных и секционных автоматических выключателей;
• обмен данными с «устройствами связи с объектом» (с промышленными контроллерами и модулями ввода-вывода) в реальном времени через драйверы протоколов;
• аварийная сигнализация и управление тревожными сообщениями;
• логическая обработка сигналов;
• обеспечение связи с внешними приложениями;
• организация коммерческого учета электрической энергии;
• контроль параметров качества электрической энергии в соответствии с функциональными возможностями компонентов системы;
• сбор телеметрической информации с первичных источников измерительной и дискретной информации и осуществление команд телеуправления;
• непрерывный, круглосуточный режим работы.

Гарантия и поддержка

На шкафы предоставляется гарантия – 5 лет со дня ввода устройства в эксплуатацию, но не более 6 лет с момента продажи. ООО «Энтелс» обеспечивает техническую поддержку на всех этапах от монтажа до постгарантийного обслуживания.

Преимущества

• повышение наблюдаемости ТП / КТП, передача технологической информации на все уровни принятия решений;
• повышение эффективности диспетчерского управления ускорение ликвидации нарушений и аварий оборудования ТП / КТП;
• снижение недоотпуска электроэнергии за счет получения оперативной информации о состоянии оборудования и возможности оперативного управления объектом;
• приведение в соответствие систем учета электроэнергии на объектах требованиям отраслевых и нормативных документов;
• создание цифровых двойников РЭС;
• степень защиты корпуса IP65;
• автономная работа при отсутствии оперативного питания.

>Получите индивидуальный расчет и проект шкафа бесплатно!

Характеристики шкафа в соответствии с техническим заданием или картой заказа. Ниже представлены типовые характеристики шкафа:

Все параметры могут быть адаптированы под заказ или техническое задание.

Протоколы обмена информацией

МЭК 60870-5-101

DNP-V.4

МЭК 60870-5-104

МЭК 61850

Modbus RTU

СПОДЭС

Особенности конструкции

Подогрев: предусмотрена установка подогревателя и термостата для обогрева оборудования шкафа.

Защита от несанкционированного доступа: усиленные дверцы с надёжными механическими замками.

Заземление: встроенные зажимы и шина заземления соответствуют требованиям ПУЭ.

Кабельные вводы: герметичные кабельные вводы в нижней части корпуса шкафа.

Кастомизация под заказ

Мы изготавливаем шкафы по вашему техническому заданию:

-       Любой тип (настенный / напольный)

-       Индивидуальные габариты

-       Специальная маркировка и компоновка внутреннего оборудования.

-       Координатор Zigbee.

-       Приборы учета электроэнергии.

-       Модуль резервного канала связи.

-       Криптошлюз.

-       Дополнительные опции: вентиляция, освещение, бесперебойное питание, розетки и др.

> Получите срочный расчет заказа шкафа!
