Работа с часами КМ Энтек через EnLogic IDE
Запустите коммуникационную платформу ENLOGIC
(программная платформа для конфигурирования контроллеров). Enlogic входит в состав SCADA-системы как модуль «Контроллеры», кнопка запуска которого выведена на панель "Интегратор" (Ссылка на запуск Интегратора создаётся на Рабочем столе при установке SCADA системы). Так же, Enlogic доступен и как отдельная утилита.
Выберете конфигурацию интересующего вас контроллера.
Если список конфигураций пуст, конфигурацию можно импортировать из памяти контроллера (Меню Правка – Импортировать конфигурацию).
Для операций по администрированию контроллера (обновлению или регистрации ИС, контроль и установка времени и др.) наполнение конфигурации не имеет значения. Временно, можно выбрать абсолютно любую конфигурацию, потребуется только настроить связь с контроллером, ИС которого вы собираетесь обновить. Если выбранная конфигурация будет отличаться от загруженной в контроллер, просто выберете пункт «Начать опрос». Важно чтобы конфигурация не была пустой.
|
Контроль и установка даты/времени на контроллере
Ручная установка
Переведите контроллер в режим опроса.
Перевод в режим опроса осуществляется кнопкой на панели инструментов «Запуск опроса»
, либо комбинацией клавиш (Ctrl+F10). Опрос можно начинать с первым уровнем доступа, "по умолчанию", без пароля.
, либо комбинацией клавиш (Ctrl+F10). Опрос можно начинать с первым уровнем доступа, "по умолчанию", без пароля. Кнопка «Красный квадрат», появившаяся на панели инструментов, предназначена для выхода из режима опроса.
Переключитесь на вкладку "Контроллер".

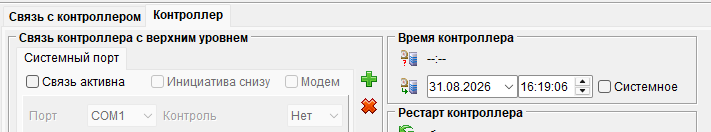

Инструменты для установки и контроля времени расположены в группе "Время контроллера".
Кнопка
служит для запроса текущего времени.
служит для запроса текущего времени.Кнопка
служит для установки времени.
служит для установки времени.Используя поля, расположенные справа от кнопки, можно установить определённое время и дату, или поставить галочку "Системное" и записать в контроллер текущее время/дату выставленную на ПК.
Для установки времени потребуется ввести пароль 3-го уровня (администрирование).
Контроль времени "Верхним уровнем"
В большинстве случаев связь с объектами в проектах телемеханики осуществляется по протоколу МЭК-104.
Для синхронизации времени по протоколу МЭК 60870-5-104 откройте конфигурацию выбранного контроллера и на вкладке "Контроллер" установите галочку "Включить синхронизацию" в группе "Настройки времени контроллера". Задайте значение времени в поле "Расхождение, мсек" и период попыток (в минутах). Загрузите конфигурацию в контроллер и перезапустите сервер сбора данных.
В проектах учёта ресурсов (АИИС КУЭ) протокол МЭК 60870-5-104 не используется. Для синхронизации времени на УСПД откройте модуль "Справочники" и переведите его в режим настройки (F6).

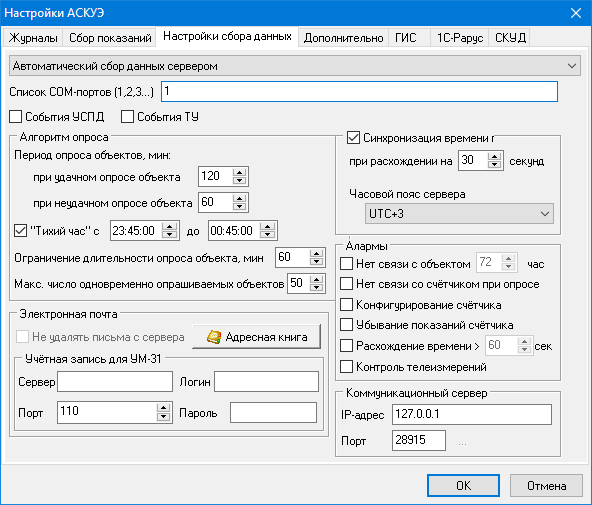

Откройте окно "Настройки АСКУЭ" (меню "АСКУЭ - Настройки АСКУЭ").
Перейдите на вкладку "Настройки сбора данных".
Установите галочку "Синхронизация времени" и задайте величину минимального расхождения.
Проверьте правильность выбора часового пояса сервера.
Нажмите "ОК", перезапустите сервер сбора данных.
Если объекты учёта расположены в разных часовых поясах:
Использование NTP-серверов

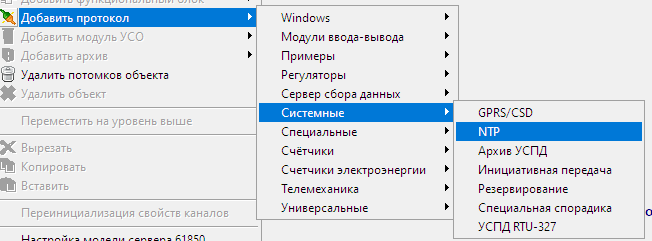

Добавьте в конфигурацию протокол NTP (Системные - NTP)
Добавьте модуль УСО - NTP.
В модуль УСО добавьте каналы - пустой протокол будет проигнорирован.

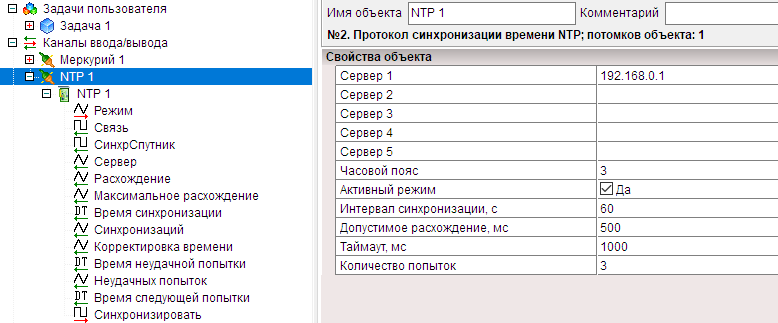

Настройте протокол:
