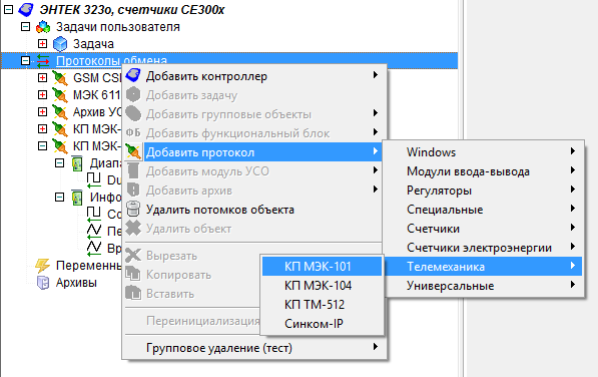

КП МЭК 60870-5-101

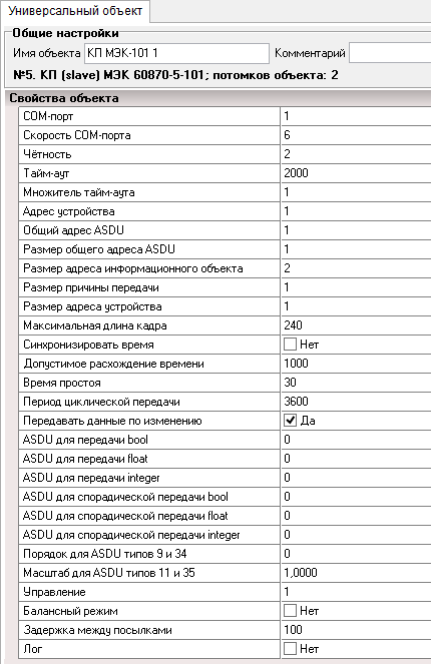

COM-порт - Номер COM-порта (1..255) через который пойдёт обмен по протоколу МЭК-101;

Скорость COM-порта - Скорость, бод (1-300, ..., 6-9600, 7-19200, 8-38400, 9-57600, 10-115200);

Чётность - Контроль чётности (0 - нет. 1 - нечёт, 2 - чёт);

Тайм-аут - Время ожидания ответа на уровне передачи данных, мсек (1000..65535);

Множитель тайм-аута - Во сколько раз увеличить тайм-аут между байтами (1..10);

Адрес устройства - Адрес устройства (1..65534);

Общий адрес ASDU - Общий адрес ASDU (1..65535)

Размер общего адреса ASDU - Размер общего адреса ASDU (1 или 2 байта);

Размер адреса информационного объекта - Размер адреса информационного объекта (1, 2 или 3 байта);

Размер причины передачи - Размер причины передачи (1 или 2 байта);

Размер адреса устройства - Размер адреса устройства (0, 1 или 2 байта);

Максимальная длина кадра - Максимальная длина кадра, байт;

Синхронизировать время - Разрешить синхронизировать время;

Допустимое расхождение времени - Не синхронизировать время, если расхождение меньше заданного, мсек;

Время простоя - После скольки секунд неактивности считать соединение разорванным;

Период циклической передачи - Период циклической передачи данных, сек (0 - не передавать данные циклически);

Передавать данные по изменению - Передавать данные по изменению;

Очередь - Множитель размера очереди на отправку;

ASDU для передачи bool - Тип ASDU для передачи булевских значений (0 - авто, 1 - M_SP_NA_1, 30 - M_SP_TB_1, 3 - M_DP_NA_1, 31 - M_DP_TB_1);

ASDU для передачи float - Тип ASDU для передачи вещественных значений (0 - авто, 9 - M_ME_NA_1, 11 - M_ME_NB_1, 13 - M_ME_NC_1, 34 - M_ME_TD_1, 35 - M_ME_TЕ_1, 36 - M_ME_TF_1);

ASDU для передачи integer - Тип ASDU для передачи целочисленных значений (0 - авто, 9 - M_ME_NA_1, 11 - M_ME_NB_1, 13 - M_ME_NC_1, 34 - M_ME_TD_1, 35 - M_ME_TЕ_1, 36 - M_ME_TF_1, 3 - M_DP_NA_1, 31 - M_DP_TB_1);

ASDU для спорадической передачи bool - Тип ASDU для спорадической передачи булевских значений (0 - авто, 1 - M_SP_NA_1, 30 - M_SP_TB_1, 3 - M_DP_NA_1, 31 - M_DP_TB_1);

ASDU для спорадической передачи float - Тип ASDU для спорадической передачи вещественных значений (0 - авто, 9 - M_ME_NA_1, 11 - M_ME_NB_1, 13 - M_ME_NC_1, 34 - M_ME_TD_1, 35 - M_ME_TЕ_1, 36 - M_ME_TF_1);

ASDU для спорадической передачи integer - Тип ASDU спорадической для передачи целочисленных значений (0 - авто, 9 - M_ME_NA_1, 11 - M_ME_NB_1, 13 - M_ME_NC_1, 34 - M_ME_TD_1, 35 - M_ME_TЕ_1, 36 - M_ME_TF_1, 3 - M_DP_NA_1, 31 - M_DP_TB_1);

Порядок для ASDU типов 9 и 34 - На сколько порядков уменьшать значение для M_ME_NA_1 и M_ME_TD_1;

Масштаб для ASDU типов 11 и 35 - Во сколько раз уменьшать значение для M_ME_NB_1 и M_ME_TЕ_1;

Управление - Управление (0 - запретить, 1 - разрешить, 2 - только дискретное, 3 - только аналоговое);

Балансный режим - Балансный режим;

Задержка между посылками - Задержка между посылками в балансном режиме, мсек;

Лог - Выводить ли лог соединения (в консоль, используется для целей отладки);

Диапазон адресов - используется для дополнительно обработки группы МЭК-адресов;

Информация - выдает информацию о соединении с контроллером;

Таблица ретрансляции;

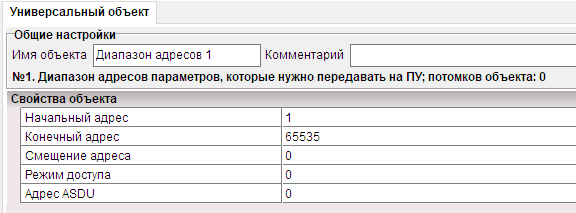

Начальный адрес - Начальный обрабатываемый МЭК-адрес внутреннего диапазона МЭК-адресов контроллера (1..65535)

Конечный адрес - Конечный обрабатываемый МЭК-адрес внутреннего диапазона МЭК- адресов контроллера  (1..65535)

Смещение адреса - Смещение МЭК-адреса контроллера при передаче его на ПУ (будут смещаться все адреса в выбранном диапазоне)

Режим доступа - Режим доступа к выбранному блоку параметров (0 - чтение и запись, 1 - только чтение, 2 - только запись, 3 - нет доступа)

Адрес ASDU - задает адрес АСДУ для передачи данного блока параметров (0 - использовать общий адрес ASDU
