Оборудование с протоколом МЭК 60870-5-104
Для настройки приема данных от любого оборудования по протоколу МЭК 60870-5-104 необходимо в модуле Контроллеры использовать тип узла ENLOGIC КП МЭК 60870-5-104:
Наполнение данного узла нужным составом принимаемых телепараметров может производиться следующими способами:
· Импорт целиком узла-контроллера из файла XLS
· Импорт только карты МЭК-адресов из файла XLS
· Формирование набора параметров на основе шаблонов
Во всех вариантах при необходимости возможна ручная корректировка списка переменных.
Импорт контроллера из файла XLS
В составе проекта конфигурации ЦППС ЭНТЕК включен пример файла описания контроллера:
C:\ENTEK Projects\ЦППС\Примеры документов\Паспорт объекта РЭС ТП-3-1 ПС Плотина.xlsx
На первом листе содержится описание объекта:
На втором листе – карта переменных МЭК-104 контроллера:
Для импорта контроллера из такого файла используется пункт меню:
Выбираем файл:
Контролируем предварительные параметры перед импортом:
Выбираем все параметры:
Добавленная конфигурация контроллера:
Группа параметров телесигнализации:
Группа параметров телеизмерений:
Настройки опроса по МЭК:
Импорт карты МЭК-адресов из файла XLS
Данный вариант отличает от описанного выше тем, что сам контроллер создается вручную, и только карта переменных загружается из файла XLS.
Добавляем контролер типа КП МЭК 60870-5-104:
В ветку Каналы ввода/вывода добавляем элемент Виртуальная группа:
В виртуальную группу добавляем элемент Карта МЭК-104 из Excel:
Выбираем файл, выбираем лист Excel:
Выбираем параметры:
Готовая конфигурация:
Важно! По умолчанию ЦППС ЭНТЕК в качестве адреса ASDU для опроса данного объекта будет использовать системный адрес этого узла:
Но системные адреса для всех объектов в конфигурации станции ЭНТЕК должны быть уникальные. Поэтому адрес ASDU для опроса можно изменить на вкладке Контроллер, кнопка Настройка:
Настройка адреса ASDU для опроса:
Формирование набора параметров на основе шаблонов
Аналогично предыдущему варианту вначале производится добавление контроллера типа КП МЭК 60870- 5-104и элемента Виртуальная группа. Далее в виртуальную группу добавляются необходимые элементы из группы элементов Универсальные:
Эти шаблоны предназначены для универсального добавления абстрактных групп сигналов, и содержат в себе определенный типовой набор сигналов. Пользователь выбирает из этих шаблонов нужные ему группы сигналов. Задача инженера – сформировать визуально удобное и понятное дерево параметров.
Пример использования шаблонов для формирования конфигурации приема данных от объекта типа РП:
Ручное конфигурирование переменных

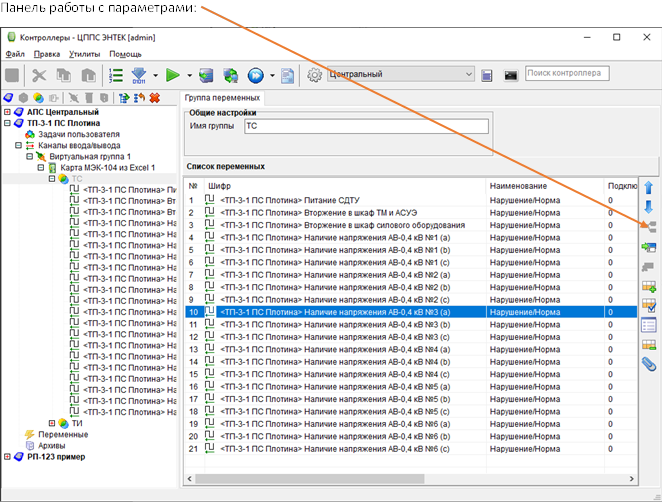

Для любого из описанных выше вариантов добавления переменных МЭК-104 возможно вручную формировать в дереве модуля Контроллеры группы параметров и переменные.
Возможно проводить следующие операции:
· Переименование существующих параметров
· Переименование существующих групп
· Удаление параметров
· Удаление групп
· Добавление параметров
· Добавление групп
Добавление и удаление групп осуществляется через контекстное меню в дереве параметров:
